太陽電池の研究開発・
材料評価
各種太陽電池セル・モジュールの性能評価、研究レベルにおける試作セルの特性解析。
1光源型ソーラシミュレータ（キセノン光源）
Single-light source solar simulator
等級AAAの光を、
1光源で実現する
高精度ソーラシミュレータ。
山下電装の「1光源型ソーラシミュレータ」は、高圧キセノンランプを光源とし、地上で受ける太陽光（AM1.5G）に近似したスペクトル分布で照射照度1SUNの光を測定サンプルに照射する装置です。
50年にわたり培った信頼と技術力を凝縮し、研究開発用途だけでなく、太陽電池生産ラインでのセルテスターとしても最適な性能を発揮します。お客様のご希望に沿った装置へのカスタマイズにも柔軟に対応し、高精度な測定・評価環境を提供します。
1光源型ソーラシミュレータの特長・導入メリット
IEC規格「等級AAA」に適合する高品位な光（※S付き機種）
国際規格のIEC/EN.60904-9 Ed.3、ASTM-E927の各規格に対して、最高ランクの「等級AAA」に適合する、極めて高品位な光環境を提供します。
1光源ながら高いスペクトル合致度（±15%以内）を達成
独自の光学技術により、1光源というシンプルな構造でありながら、スペクトル合致度は±15%以内という高い精度を実現しています。これにより、信頼性の高いシミュレーション環境を提供します。
時間変動率±0.5%以内に制御可能な優れた安定性
放射照度の時間変動率は±0.5%以内に制御することが可能です。データ計測時の細かな光のブレを極限まで抑えることで、測定データの高信頼化と安定した評価試験に貢献します。
独自の安全かつ容易なランプ交換と、高い再現
メンテナンス性にも優れており、ランプ交換後の性能再現性が非常に高いのが特長です。また、ランプ交換時の光軸調整はランプを点灯させる必要がなく、容易かつ安全に行うことができるため、運用の手間とリスクを低減します。
豊富なオプションによる柔軟なシステムカスタマイズ
お客様の実験目的や環境に合わせて、IV計測装置、冷却恒温プレート、恒温槽、ジャッキ付測定架台、照度チェッカーなどの豊富な周辺機器・オプションをご用意。ご希望に沿った最適な測定システムへカスタマイズしてご提供します。
1光源型ソーラシミュレータのカタログはこちら

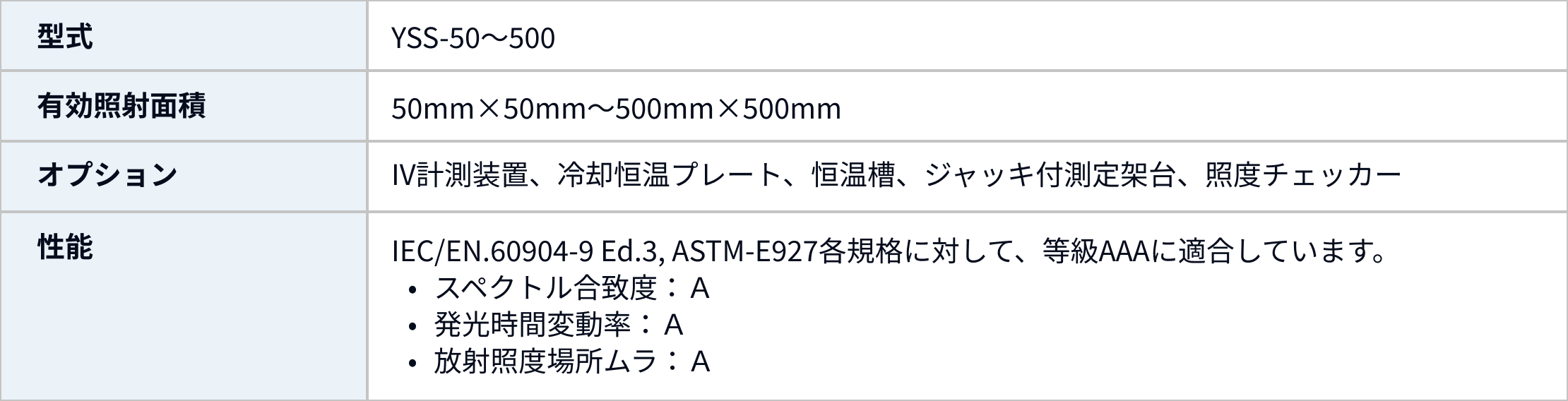

カタログ請求型式・仕様スペック
お客様の試験目的やターゲットサイズ、設置スペース（縦型・横型）に合わせて、最適な照射面積や波長フィルターを組み合わせたオーダーメイド（特注開発）を基本としております。ご希望の仕様をお気軽にご相談ください。
IEC規格(IEC60904-9 Ed.3)
YSSソーラシミュレータ仕様一覧
※放射照度時間変動率は、御要望に応じて±0.5%以内に調整可能です。
型式にSが付く機種は、等級AAAを満たします。
型式にAが付く機種は、等級AAB（面内分布のみ等級B）です。
YSS－400Aのみ面内分布は等級Cになります。
主な用途・対応アプリケーション
太陽電池の研究開発・
品質管理・
生産ラインでの
出荷検査
太陽電池生産ラインにおけるセルテスターとしてのインライン評価・判定。
各種オプションと
組み合わせた
複合測定
IV計測装置と組み合わせた電流・電圧特性（IV特性）測定や、冷却恒温プレート・恒温槽を活用した温度制御環境下での照射試験。
