紫外線硬化樹脂（UV接着剤・レジスト剤等）の高速硬化・接着
電子部品、光学レンズ、医療機器などの組み立て工程における、熱ダメージを抑えた精密UV接着・ピンポイント硬化処理。
UVスポット光源
UV spot light source
高出力2000mW/cm2以上。熱線を極力カットし、不点灯で安全に光軸調整できる200W標準モデル。
山下電装の「UVスポット光源」は、紫外線硬化樹脂やインク等の硬化・乾燥プロセスにおいて極めて高いパフォーマンスを発揮する、200W標準モデルの高出力紫外線照射装置です。
心臓部には高出力の水銀キセノンランプを採用し、2000mW/cm2以上［強度は石英ファイバーφ5mm、長さ1m、照射距離10mm位置］の強力な紫外線強度を実現。UV多層膜コートを施した独自の楕円ミラーにより熱線を徹底的にカットしているため、熱に弱い被照射物に対しても熱線による弊害（熱変形や劣化など）を与えることなく安全に使用できます。さらに、ランプを点灯させずに外部でアライメントができる画期的な設計により、ランプ交換時の光軸調整・光量調整を容易かつ極めて安全に行うことが可能です。
UVスポット光源の主な特長・導入メリット
熱線をシャットアウトする「UV多層膜コート楕円ミラー」
高出力水銀キセノンランプ（200W）から放射される光線から、UV多層膜コートミラーによって熱線を極力カットして照射します。熱線によるワークへのダメージや温度上昇を抑えられるため、精密電子部品やプラスチックなど、熱弊害を避けたいデリケートな紫外線硬化樹脂・インクの硬化・乾燥に最適です。
ランプを点灯せずに調整できる「安全・容易な外部光軸アライメント」
画期的な光学設計により、メンテナンス時のランプ交換に伴う光軸調整および正確な光量調整を「ランプを点灯させない状態」のまま外部で容易に行うことができます。作業者の安全を確保するだけでなく、調整にかかる時間ロスを大幅に削減します。
多彩なシャッター制御と高度なシステム信号出力を装備
手動・タイマー・外部接点による柔軟なシャッター制御に加え、「点灯・消灯・シャッター制御」の外部入力を搭載。さらに「点灯確認・ランプ安定」の信号出力も備えているため、自動化された工場のインライン量産システムへの組み込みもスムーズです。
波長選択や均一露光を可能にする豊富なオプション群
オプションの波長選択フィルターを使用すれば、特定の照射波長（254nm、313nm、365nm、405nm、436nmなど）のみをピンポイントで抽出可能。また、均一照射レンズユニットと組み合わせることで、高精度なUV露光光源としても運用できます。
UVスポット光源のカタログはこちら

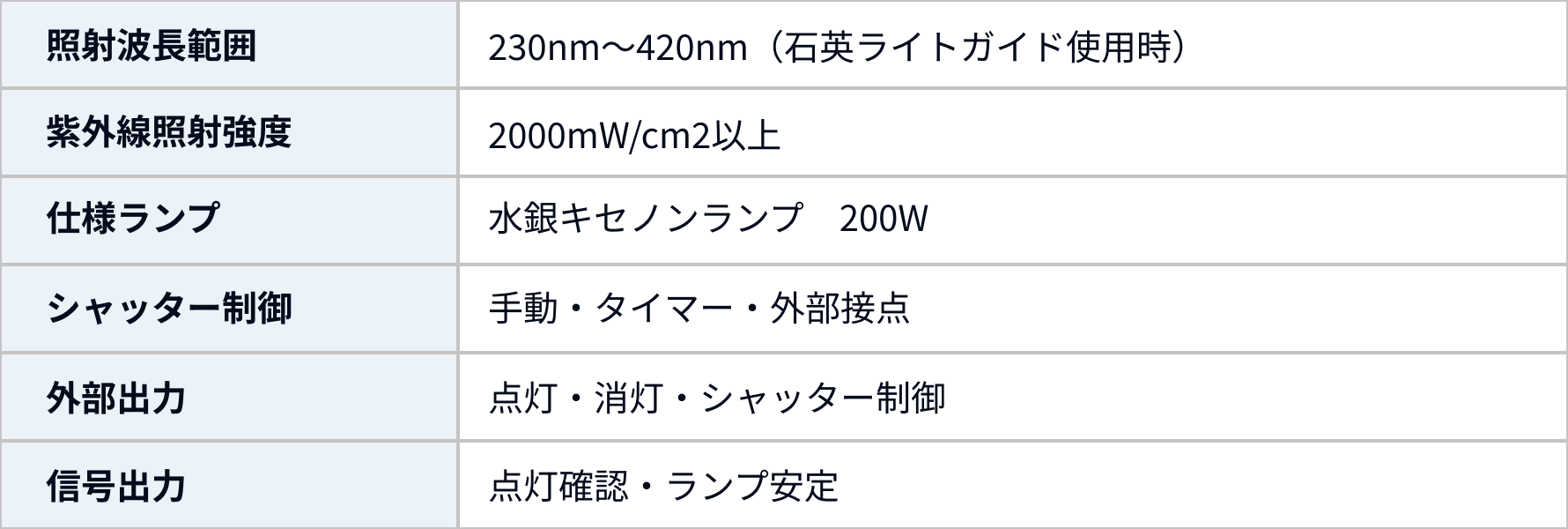

カタログ請求型式・仕様スペック
お客様がご使用になる紫外線硬化樹脂・インクの特性や、求められる照射タクトタイム、ワークサイズに合わせて、最適な照射強度や各種オプション（レンズ・フィルター）を組み合わせたカスタム設計・特注製作を基本としております。ご希望の仕様をお気軽にご相談ください。
※強度は、石英ファイバーφ5mm, 長さ1m に於いて、照射距離 10mm位置での強度です。
※強度の異なるUVスポット光源をご希望の場合は、ご相談ください。

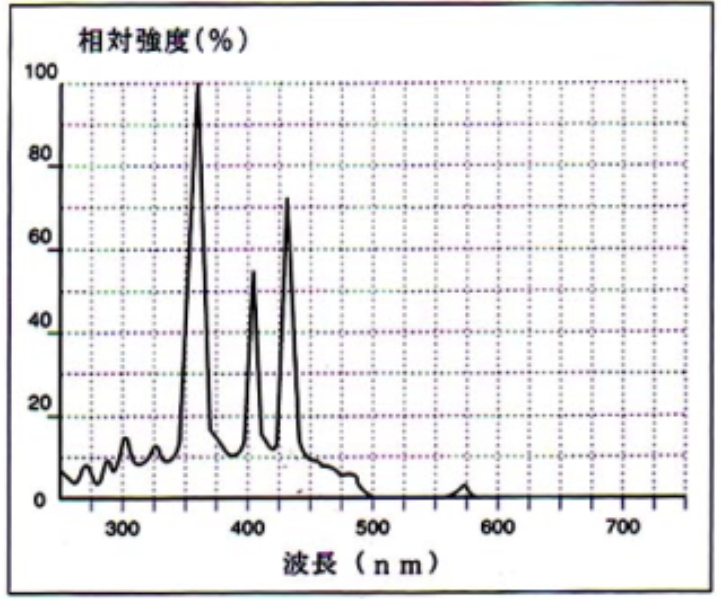

※254nm, 313nm, 365nm, 405nm, 436nmの各波長に対応します。
主な用途・対応アプリケーション
各種UVインク・特殊コーティング剤の高速乾燥・焼き付け
印刷分野や表面処理工程における、高出力紫外線を用いたインク・特殊コート剤の瞬間乾燥・ラインタクト短縮。
均一露光レンズを用いた研究開発・半導体製造向けのUV露光光源
フォトマスクを用いたパターン転写や、□30mm〜□75mmクラスのエリアに対する均一な紫外線照射評価試験。
オプション（柔軟なシステム拡張に対応）
均一照射レンズユニット（均一照射レンズ付）
ファイバーから出射された光束を均一な光に整えて照射します。UV露光光源としての運用に最適で、照射面積は「□30mm」「□50mm」「□75mm」のラインナップがあります。
照射イメージ形状調整機能（四角形・六角形）
照射イメージとして「四角形」と「六角形」を用意。それぞれターゲットとする照射位置（照射面積）において、光のピント（フォーカス）を自在に調整可能です。
波長選択フィルター
光源に組み込むことで照射波長を厳密にセレクトでき、樹脂の分光感度特性に完全にマッチした最適な紫外線照射を実現します。
お問い合わせ・カタログ請求・カスタマイズのご案内
Catalogs / Product customization consultations
「現在使用しているラインに合わせて、標準の2000mW/cm2とは異なる強度のUVスポット光源を作ってほしい」「□75mm以上の広い面積へ均一照射できる特殊レンズユニットの特注対応について相談したい」「自社のUV樹脂の特性に最適な波長選択フィルターの組み合わせと、自動制御を含めた構成で見積もりが欲しい」など、お客様の製造・開発プロセスに合わせた最適な紫外線照射ソリューションをご提案いたします。
製品カタログのご請求や、仕様に関するご相談・お見積もりのご依頼など、どうぞお気軽にお問い合わせください。
